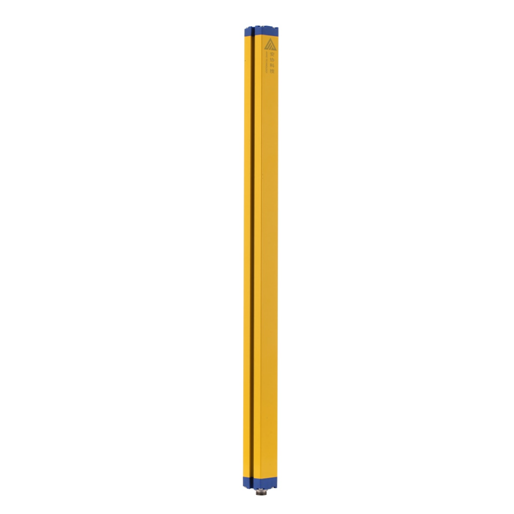

一．单边光幕或单边光栅简介

双模式单边漫反射光幕可支持两种灵敏度调节模式，即灵敏度自适应模式和灵敏度手工设置模式，使用者可按现场环境自行选择。其中，自适应模式使用起来较为简便，操作单边漫反射光光幕在进行一次自动环境学习后，会按现场环境的实际反射情况自动计算并调节出一个相对合理的探测灵敏度，免去手工设置的麻烦，适合一般情况使用。但是，当被探测物体比较细小或者需要准确设定探测距离的情况下，使用手工设置模式则更为合适。

二． 灵敏度自适应模式

2.1 进入自适应模式

将单边漫反射光光幕安装到位后，同时长按单边漫反射光光幕上的红/黄两个设置键，光幕将进入自适应模式并在发出3声蜂鸣后开始进行环境自适应学习，在自适应学习过程开始前，务必先清除探测区域内的杂物（即让探测区域状态与正常使用时的状态相同），操作者也应在蜂鸣结束前离开探测区域，否则将影响学习效果。学习开始后，光幕的屏幕上将出现2次数值倒数，倒数完成后自适应学习过程结束。此后，光幕自动进入正常工作状态。

2.2 自适应模式时屏显信息说明

单边漫反射光漫反射光幕对环境光照度有一定敏感度，本光幕在自适应模式下有2种探测方式，即低环境亮度方式和高环境亮度方式，光幕在工作时会实时检测环境亮度，并自动选择不同的探测方式。一般而言环境亮度较低时探测灵敏度会比较高。

在正常工作状态下，如果单边漫反射光光幕没有探测到物体屏幕会显示 “--L" 或者 "--H",前者表示当前的环境亮度较低，正在使用低环境亮度方式工作，后者则表示环境亮度较高，正在使用高环境亮度方式工作。需要注意的是，如果光幕在自适应学习过程中环境亮度一直偏高，单边漫反射光光幕在正常工作时就将始终按高环境亮度方式工作。当光幕确认探测到物体时， 屏幕上将显出"Uxx"的字样，同时亮起红色指示灯并驱动继电器改变输出状态。

如果在正常工作过程中，探测区域内没有物品的情况下，单边漫反射光光幕仍然检测到物品，或者单边漫反射光光幕屏幕上显示出上述以外的其它数字，则表明探测区域内的环境已经发生过变化，此时应该再次进行环境自适应学习，以确保探测功能的可靠。

三． 灵敏度手工设置模式

3.1 进入手工设置模式和灵敏度设置

单边漫反射光光幕在手工设置模式下的灵敏度有32级，即0级 ~ 31级，级数越大，灵敏度越高。长按黄色按键可降低灵敏度级数，长按红色按键则可提高灵敏度。在自适应模式下长按黄色或红色按键都能让光幕切换到手工设置模式。

3.2 手工设置模式时屏显信息说明

在正常工作状态下，如果光幕没有探测到物体屏幕会显示 "xxn"，其中xx表示当前的灵敏度级别。当光幕确认探测到物体时， 屏幕上将显出"Uxx"的字样，同时亮起红色指示灯并驱动继电器改变输出状态。

四． 使用注意

4.1 环境亮度过高

当环境亮度超出光幕可以接受的范围时，屏幕会显示"E01"并停止工作，在采取对应措施降低环境亮度后，光幕将自动恢复到正常工作状态。

4.2 设定数据损坏

单边漫反射光光幕在每次上电后都会自动检验内部设定数据的完整性，如果设置数据损坏（比如在执行自适应学习过程中断电），屏幕会显示"E08"，此时应该重新进行自适应学习或者重新手工设置灵敏度。
