HN系列安全光栅

介绍：

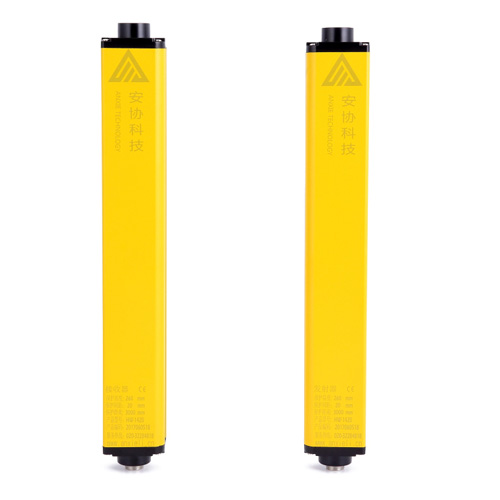

HN通用安全光栅General safety grating

产品介绍Product introduction：

HN系列光幕，采用光学透镜原理，实现超长对射距离可达到25m.，能有效的检测出进入光幕区域的任何不透明物体。

产品特点：

1.自检功能完善，当光电安全保护装置出现故障时，确保不向所控制设备发送错误的信号。

2.采用线同步技术，抗干扰能力强。

3.光电循环自检，提升设备安全性

4.SMD贴片设计，进口高端元器件

HN series screen, adopting the principle of optical lens, the distance can be up to 25 m. long correlation, can effectively detect any opaque objects into screen area.

Product features:

1. The self-check function is perfect, when photoelectric safety device failure, make sure not to control device to send the wrong signal.

2. The thread synchronization technology, strong anti-jamming capability.

3. The photoelectric circular self-checking, improve equipment safety

4. SMD patch design, imported high-end components
HN产品技术参数Product technical parameters：

保护高度	60~2000mm（常规）	工作环境温度	-10℃~55℃
光轴间距	5mm/10mm/20mm/40mm	截面尺寸	35.5*50mm
光轴数量	4、6、8、10……	工作环境湿度	温度20℃时，空气相对湿度<85%
工作电压	DC10V~30V	输出电流	≤300mA
功率	<5W	光幕形式	对射式
响应时间	<10ms	抗光干扰	10000Lux(入射角I>5°）
绝缘电阻	≥100MΩ	介电强度	ACI500V.60S.无击穿或闪烁
输出方式	NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择）
保护距离	A:0~3500mm;B:0~10000mm;C:0~25000mm

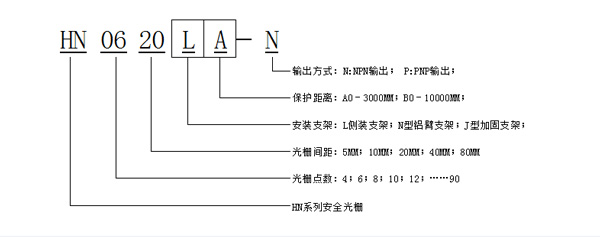

HN系列产品选型规格说明：

HN系列产品选型表(单位数为mm) HN series product selection table (unit mm)

光束数量	光轴间距(10mm)		光束数量	光轴间距(20mm)		光束数量	光轴间距(40mm)
光束数量	规格型号	保护高度	光束数量	规格型号	保护高度	光束数量	规格型号	保护高度
12	HN1210	110	6	HN0620	100	6	HN0640	200
16	HN1610	150	8	HN0820	140	8	HN0840	280
20	HN2010	190	10	HN1020	180	10	HW1040	360
24	HN2410	230	12	HN1220	220	12	HW1240	440
28	HN2810	270	14	HN1420	260	14	HN1440	520
32	HN3210	310	16	HN1620	300	16	HN1640	600
36	HN3610	350	18	HN1820	340	18	HN1840	680
40	HN4010	390	20	HN2020	380	20	HN2040	760
44	HN4410	430	22	HN2220	420	22	HN2240	840
48	HN4810	470	24	HN2420	460	24	HN2440	920
52	HN5210	510	26	HN2620	500	26	HN2640	1000

HN产品附件配置Attachment product configuration:

图片	名称	规格

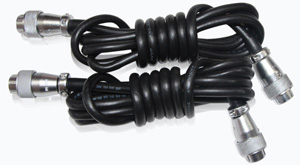

	发射传输线	2.0M
	接收传输线	3.5M

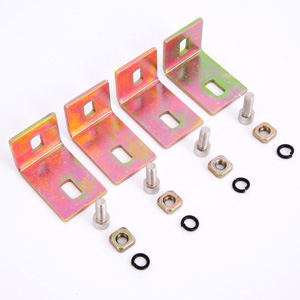

	L1型侧装支架	4pcs

注Note：
1.可根据客户需求选配(包括线加长、更换安装方式等）

2.电源电压24VDC/220VAC可定制

1. According to customer demand matching (including line extension, replacement, installation, etc.)

2. The power supply voltage 24 VDC / 220 vac can be customized

HN产品应用自动化案例HN product application automation case：

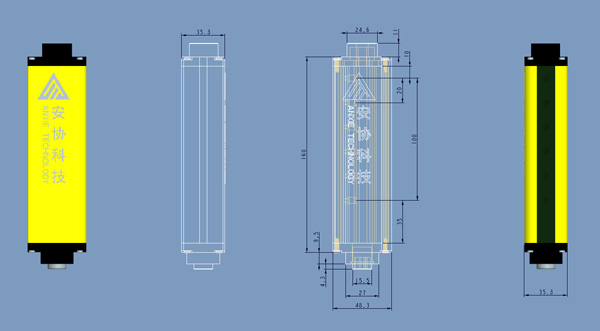

HN尺寸图
