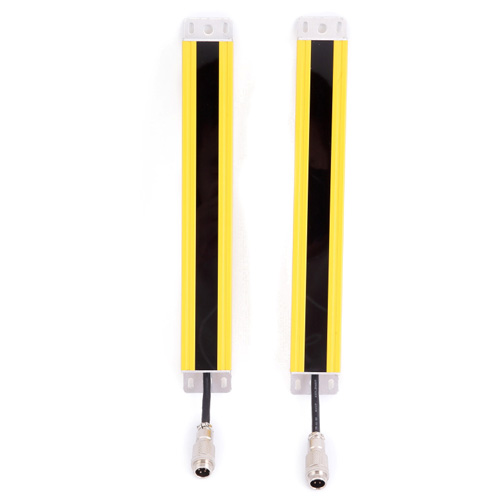

HNC正面超薄安全光栅

介绍：

HNC正面超薄安全光栅Frontal ultra-thin safety grating

产品介绍Product introduction：

1.外形小巧，尺寸仅18*34mm

2.安装方式灵活、简便

3.光点循环自检，提升设备安全性。

4.具有防水功能。

5.进口老化设备保护产品的质量安全稳定

6.可提供PNP输出，此时应保证后续控制电路符合安全要求，并提供DC24V电源

7.标准配置：发光器/1支，受光器/1支，信号电缆 1.5m,3.5m各一根；
1. The appearance is small, only 18* 34 mm

2. A flexible and easy installation

3. Light circular self-checking, improve equipment safety.

4. Have waterproof function.

5. Imported aging equipment to protect the security and stability of the quality of the product

6. Can provide PNP output, should guarantee the follow-up control circuit meet safety requirements, and provide DC24V power supply

7. The standard configuration: light emitting device / 1 teams, by light / 1, P type controller / 1, the only signal cable series 1.5 m, 3.5 m ea
产品技术参数Product technical parameters：

保护高度	60~2000mm（常规）	工作环境温度	-10℃~55℃
光轴间距	5mm/10mm/20mm/40mm	截面尺寸	18*34mm
光轴数量	4、6、8、10……	工作环境湿度	温度20℃时，空气相对湿度<85%
工作电压	DC10V~30V	输出电流	≤300mA
功率	<5W	光幕形式	对射式
响应时间	<10ms	抗光干扰	10000Lux(入射角I>5°）
绝缘电阻	≥100MΩ	介电强度	ACI500V.60S.无击穿或闪烁
输出方式	NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择）

HNC系列产品选型规格说明：

HNC列产品选型表(单位数为mm) HNG series product selection table (unit mm)

光轴间距（5mm)				光轴间距（10mm)
光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号	光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号
16	75	152.5	HNC 1605	8	70	140	HNC 0810
24	115	192.5	HNC 2405	12	110	180	HNC 1210
32	155	232.5	HNC 3205	16	150	220	HNC 1610
40	195	272.5	HNC 4005	20	190	260	HNC 2010
48	235	312.5	HNC 4805	24	230	300	HNC 2410
56	275	352.5	HNC 5605	28	270	340	HNC 2810
64	315	392.5	HNC 6405	32	310	380	HNC 3210
72	355	432.5	HNC 7205	36	350	420	HNC 3610
80	395	472.5	HNC 8005	40	390	460	HNC 4010
88	435	512.5	HNC 8805	44	430	500	HNC 4410
96	475	552.5	HNC 9605	48	470	540	HNC 4810
104	515	592.5	HNC 10405	52	510	580	HNC 5210
112	555	632.5	HNC 11205	56	550	620	HNC 5610
120	595	672.5	HNC 12005	60	590	660	HNC 6010
128	635	712.5	HNC 12805	64	630	700	HNC 6410

光轴间距（20mm)				光轴间距（40mm)
光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号	光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号
4	60	140	HNC 0420	4	120	200	HNC 0440
6	100	180	HNC 0620	6	200	280	HNC 0640
8	140	220	HNC 0820	8	280	360	HNC 0840
10	180	260	HNC 1020	10	360	440	HNC 1040
12	220	300	HNC 1220	12	440	520	HNC 1240
14	260	340	HNC 1420	14	520	600	HNC 1440
16	300	380	HNC 1620	16	600	680	HNC 1640
18	340	420	HNC 1820	18	680	760	HNC 1840
20	380	460	HNC 2020	20	760	840	HNC 2040
22	420	500	HNC 2220	22	840	920	HNC 2240
24	460	540	HNC 2420	24	920	1000	HNC 2440
26	500	580	HNC 2620	26	1000	1080	HNC 2640
28	540	620	HNC 2820	28	1080	1160	HNC 2840
30	580	660	HNC 3020	30	1160	1240	HNC 3040
32	620	700	HNC 3220	32	1240	1320	HNC 3240

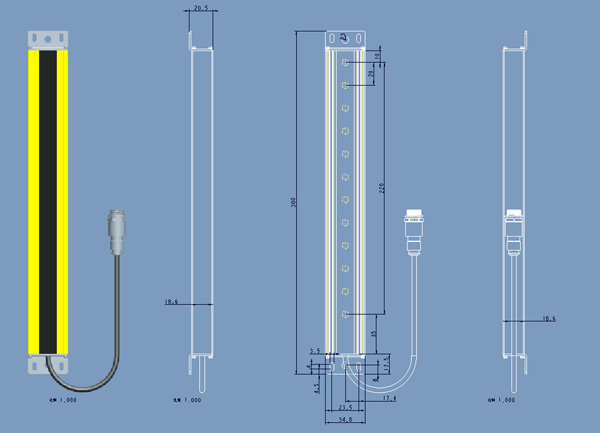

HNC尺寸图
