- HF单边检测光栅

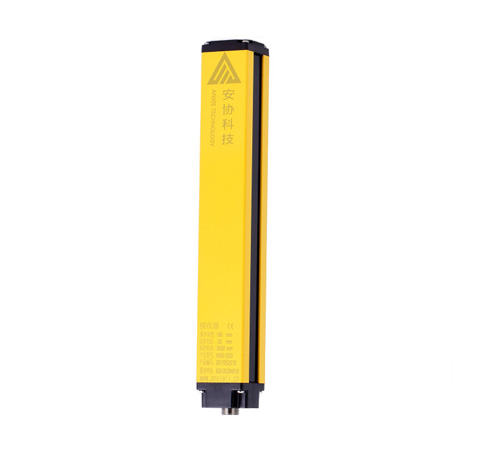

HF单边检测光栅Unilateral detection grating
产品介绍Product introduction：
1.外形小巧，尺寸仅35*35mm
2.安装方式灵活、简便；
3单边检测光栅；
4.具有抗干扰功能，带显示屏；
5.进口老化设备保护产品的质量安全稳定；
6.可提供PNP输出，此时应保证后续控制电路符合安全要求，并提供DC24V电源；
7.标准配置：发光器/受光器1支，信号电缆 3.5m一根；
1. The appearance is small, only 35 * 35 mm
2. A flexible and easy installation
3. Single side detection grating
4. Have waterproof function.
5. Imported aging equipment to protect the security and stability of the quality of the product
6. Can provide PNP output, should guarantee the follow-up control circuit meet safety requirements, and provide DC24V power supply
7. Standard Configuration: Luminescence/Receiver 1, Signal Cable 3.5m
产品技术参数Product technical parameters：
保护高度 | 60~2000mm（常规） | 工作环境温度 | -10℃~55℃ |
光轴间距 | 20mm/40mm | 截面尺寸 | 35*35mm |
光轴数量 | 4、6、8、10…… | 工作环境湿度 | 温度20℃时，空气相对湿度<85% |
工作电压 | DC10V~30V | 输出电流 | ≤300mA |
功率 | <5W | 光幕形式 | 单边反射式 |
响应时间 | <10ms | 抗光干扰 | 10000Lux(入射角I>5°） |
绝缘电阻 | ≥100MΩ | 介电强度 | ACI500V.60S.无击穿或闪烁 |
输出方式 | NPN或PNP（常规）/继电器常开/继电器常闭 （可根据需求选择） | ||

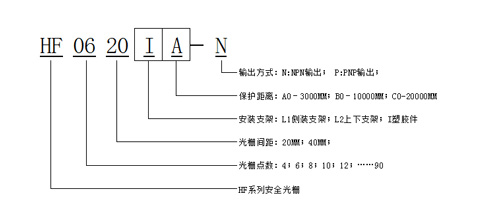

HF系列产品选型规格说明：
HF列产品选型表(单位数为mm) HNG series product selection table (unit mm)
光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | |
光轴间距（20mm) | 光轴间距（40mm) | |||||||
光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | |
4 | 60 | 140 | HF 0420 | 4 | 120 | 200 | HF 0440 | |
6 | 100 | 180 | HF 0620 | 6 | 200 | 280 | HF 0640 | |
8 | 140 | 220 | HF 0820 | 8 | 280 | 360 | HF 0840 | |
10 | 180 | 260 | HF 1020 | 10 | 360 | 440 | HF 1040 | |
12 | 220 | 300 | HF 1220 | 12 | 440 | 520 | HF 1240 | |
14 | 260 | 340 | HF 1420 | 14 | 520 | 600 | HF 1440 | |
16 | 300 | 380 | HF 1620 | 16 | 600 | 680 | HF 1640 | |
18 | 340 | 420 | HF 1820 | 18 | 680 | 760 | HF 1840 | |
20 | 380 | 460 | HF 2020 | 20 | 760 | 840 | HF 2040 | |
22 | 420 | 500 | HF 2220 | 22 | 840 | 920 | HF 2240 | |
24 | 460 | 540 | HF 2420 | 24 | 920 | 1000 | HF 2440 | |
26 | 500 | 580 | HF 2620 | 26 | 1000 | 1080 | HF 2640 | |
28 | 540 | 620 | HF 2820 | 28 | 1080 | 1160 | HF 2840 | |
30 | 580 | 660 | HF 3020 | 30 | 1160 | 1240 | HF 3040 | |
32 | 620 | 700 | HF 3220 | 32 | 1240 | 1320 | HF 3240 | |
HF产品附件配置Attachment product configuration:
支架名称代码 | 支架及配件图片 | 明细 |

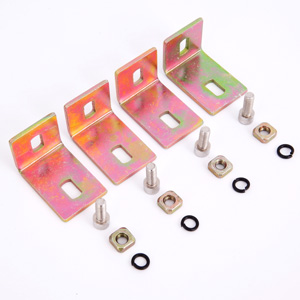

侧装支架 （L1) |
| 4个侧装支架+4个滑块+4个M6垫圈+4个M6弹垫+4颗M6*16螺丝+4颗M6*8螺丝 |

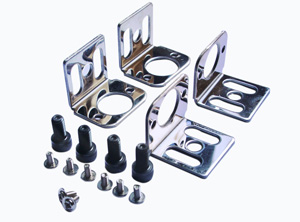

上下端安装支架 （L2) |
| 4个上下端支架+4颗M6*12螺丝+8颗M6*8螺丝 |
注Note：
1.可根据客户需求选配(包括线加长、更换安装方式等）
2.电源电压24VDC/220VAC可定制
1. According to customer demand matching (including line extension, replacement, installation, etc.)
2. The power supply voltage 24 VDC / 220 vac can be customized
