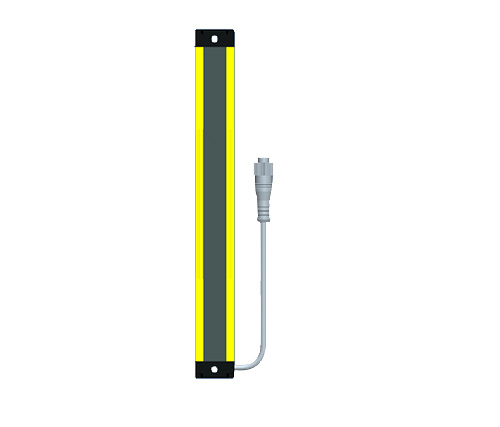

- HC小巧型安全光栅
HC小巧型安全光栅Compact safety grating
产品介绍Product introduction：
1.外形小巧，尺寸仅28*13.5mm
2.安装方式灵活、简便
3.光点循环自检，提升设备安全性。
4.具有防水功能。
5.进口老化设备保护产品的质量安全稳定
6.可提供PNP输出，此时应保证后续控制电路符合安全要求，并提供DC24V电源
7.标准配置：发光器/1支，受光器/1支，信号电缆 1.5m,3.5m各一根；
1. The appearance is small, only 28* 13.5 mm
2. A flexible and easy installation
3. Light circular self-checking, improve equipment safety.
4. Have waterproof function.
5. Imported aging equipment to protect the security and stability of the quality of the product
6. Can provide PNP output, should guarantee the follow-up control circuit meet safety requirements, and provide DC24V power supply
7. The standard configuration: light emitting device / 1 teams, by light / 1, P type controller / 1, the only signal cable series 1.5 m, 3.5 m ea
产品技术参数Product technical parameters：
保护高度 | 60~2000mm（常规） | 工作环境温度 | -10℃~55℃ |
光轴间距 | 5mm/10mm/20mm/40mm | 截面尺寸 | 18*34mm |
光轴数量 | 4、6、8、10…… | 工作环境湿度 | 温度20℃时，空气相对湿度<85% |
工作电压 | DC10V~30V | 输出电流 | ≤300mA |
功率 | <5W | 光幕形式 | 对射式 |
响应时间 | <10ms | 抗光干扰 | 10000Lux(入射角I>5°） |
绝缘电阻 | ≥100MΩ | 介电强度 | ACI500V.60S.无击穿或闪烁 |
输出方式 | NPN或PNP（常规）/继电器常开/继电器常闭 （可根据需求选择） | ||

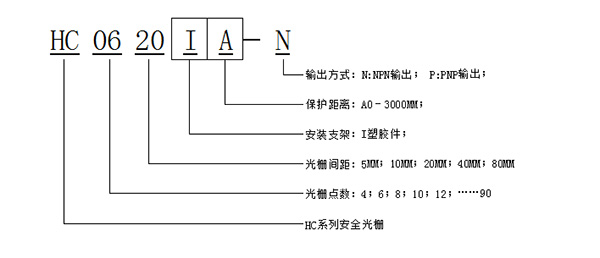

HC系列产品选型规格说明：
HC列产品选型表(单位数为mm) HNG series product selection table (unit mm)
光轴间距（5mm) | 光轴间距（10mm) | |||||||
光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | |
16 | 75 | 152.5 | HC 1605 | 8 | 70 | 140 | HC 0810 | |
24 | 115 | 192.5 | HC 2405 | 12 | 110 | 180 | HC 1210 | |
32 | 155 | 232.5 | HC 3205 | 16 | 150 | 220 | HC 1610 | |
40 | 195 | 272.5 | HC 4005 | 20 | 190 | 260 | HC 2010 | |
48 | 235 | 312.5 | HC 4805 | 24 | 230 | 300 | HC 2410 | |
56 | 275 | 352.5 | HC 5605 | 28 | 270 | 340 | HC 2810 | |
64 | 315 | 392.5 | HC 6405 | 32 | 310 | 380 | HC 3210 | |
72 | 355 | 432.5 | HC 7205 | 36 | 350 | 420 | HC 3610 | |
80 | 395 | 472.5 | HC 8005 | 40 | 390 | 460 | HC 4010 | |
88 | 435 | 512.5 | HC 8805 | 44 | 430 | 500 | HC 4410 | |
96 | 475 | 552.5 | HC 9605 | 48 | 470 | 540 | HC 4810 | |
104 | 515 | 592.5 | HC 10405 | 52 | 510 | 580 | HC 5210 | |
112 | 555 | 632.5 | HC 11205 | 56 | 550 | 620 | HC 5610 | |
120 | 595 | 672.5 | HC 12005 | 60 | 590 | 660 | HC 6010 | |
128 | 635 | 712.5 | HC 12805 | 64 | 630 | 700 | HC 6410 | |
光轴间距（20mm) | 光轴间距（40mm) | |||||||
光束数量 | 保护高度 | 外壳高度 | 规格型号 | 光束数量 | 保护高度 | 外壳高度 | 规格型号 | |
4 | 60 | 140 | HC 0420 | 4 | 120 | 200 | HC 0440 | |
6 | 100 | 180 | HC 0620 | 6 | 200 | 280 | HC 0640 | |
8 | 140 | 220 | HC 0820 | 8 | 280 | 360 | HC 0840 | |
10 | 180 | 260 | HC 1020 | 10 | 360 | 440 | HC 1040 | |
12 | 220 | 300 | HC 1220 | 12 | 440 | 520 | HC 1240 | |
14 | 260 | 340 | HC 1420 | 14 | 520 | 600 | HC 1440 | |
16 | 300 | 380 | HC 1620 | 16 | 600 | 680 | HC 1640 | |
18 | 340 | 420 | HC 1820 | 18 | 680 | 760 | HC 1840 | |
20 | 380 | 460 | HC 2020 | 20 | 760 | 840 | HC 2040 | |
22 | 420 | 500 | HC 2220 | 22 | 840 | 920 | HC 2240 | |
24 | 460 | 540 | HC 2420 | 24 | 920 | 1000 | HC 2440 | |
26 | 500 | 580 | HC 2620 | 26 | 1000 | 1080 | HC 2640 | |
28 | 540 | 620 | HC 2820 | 28 | 1080 | 1160 | HC 2840 | |
30 | 580 | 660 | HC 3020 | 30 | 1160 | 1240 | HC 3040 | |
32 | 620 | 700 | HC 3220 | 32 | 1240 | 1320 | HC 3240 | |

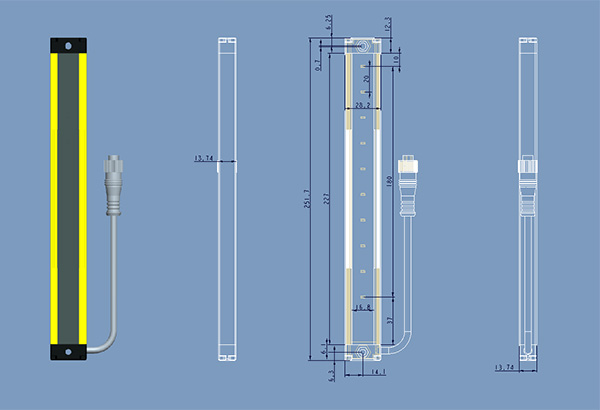

HC尺寸图
